WNS低氮冷凝式燃气热水锅炉

该型号低氮锅炉采用成熟的三回程全湿背式结构,大开启前烟箱设计、检修较为方便;经检测该系列低氮热水锅炉完全满足NOx≦30mg超低氮排放标准...

免费技术咨询

24小时免费服务电话13839401566 / 0394-6790888 / 400-0394-668

低氮热水锅炉
【锅炉容量】:5万大卡-1200万大卡【可定制】;
【设计热效率】:≥99%;
【应用范围】:集中供暖、供热单位,如酒店、学校、宾馆、小区等企事业单位的采暖、洗浴和生活热水等;
【适用燃料】:天然气、液化气、城市煤气、重油、轻油等;

WNS低氮冷凝(内置式)热水锅炉采用成熟三回程全湿背式结构,大开启前烟箱设计,采用低氮燃烧机配合大炉膛及高效传热螺纹烟管,灌输烟气外循环(FGR)或全预混表面燃烧技术原理。锅炉匹配合理低氮燃烧机火焰,充分降低炉膛火焰高温区燃烧温度,有效控制NOx浓度的升高,经测试该锅炉完全满足NOx≦30mg超低氮排放标准。

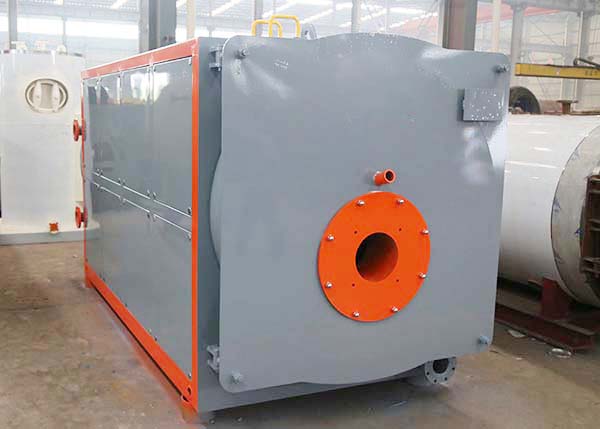

WNS低氮冷凝式燃气热水锅炉

WNS低氮冷凝热水锅炉锅炉燃烧室由大直径全波纹炉胆组成,燃烧空间大,燃料燃烧完全,有效吸收热膨胀,辐射受热面积大。该锅壳直径大,水容量大,对负荷变化适应能力强,出力稳定。采用螺纹传热计算,螺旋扰动设计原理,通过三维动画仿真模拟,设计高效传热阻力小螺纹烟管,并采用优质无缝钢管,使其传热好、摩擦阻力小、延长使用寿命。

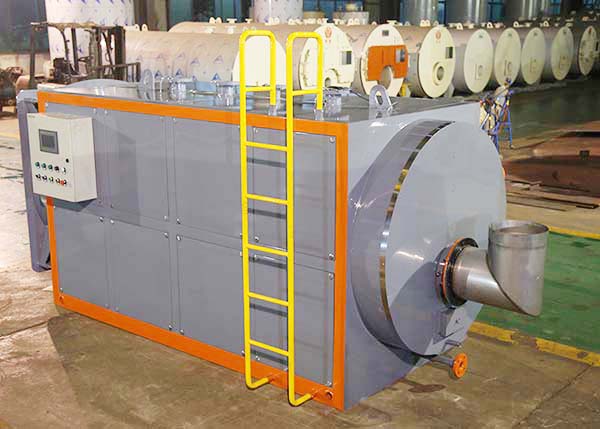

低氮冷凝式燃气热水锅炉

WNS低氮冷凝热水锅炉尾部设置内置冷凝器,全部部件均采用激光切割及冷作工艺,并选用耐低温腐蚀ND钢螺旋鳍片管,在有限空间内增加传热面积、充分吸收尾部烟气,降低排烟温度,提高锅炉热效率,且其结构为内置式,不占用锅炉房空间面积,适用范围广。

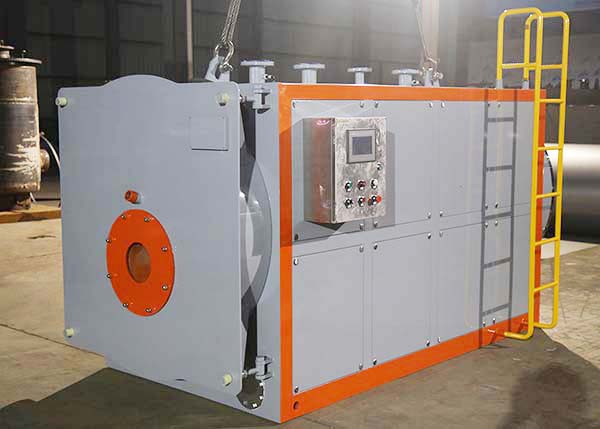

低氮冷凝式热水锅炉

WNS低氮冷凝热水锅炉本体外表面采用保温性能良好的硅酸铝毡贴面包敷而成,外框采用优质冷拉板经数控折床加工而成,并成“凹”状耐压能力强骨架与前后面板连接组焊,其包装面板为矩形镶嵌卡入式装配,四角均开设有陷形自攻丝孔,并采用304装饰盖密封,方便检修,整体造型美观、新颖,散热损失小,提升锅炉热效率。

性能优势

(1)专有技术:全湿背回燃室,回燃室与后管板扳边对接,锅炉采用全对焊接,质量更可靠;
(2)大直径波纹炉胆:锅炉燃烧室由大直径全波纹炉胆组成,燃烧空间大,燃料燃烧完全,有效吸收热膨胀,辐射受热面积大;
(3)热力充足:锅炉总受热面积足够,能充分吸收有效热量,排烟温度低,热损失小,保证出力足,效率高;
(4)热负荷调节能力强:锅壳直径大,水容量大,对负荷变化适应能力强,出力稳定;
(5)彻底解决热水锅炉过冷沸腾难题:科学的布置了热水锅炉的回水系统,增加了高温区受热面水侧的扰动,避免了局部区域产生过冷沸腾现象,彻底解决了高温区管板和管端产生裂纹的难题;
(6)多功能安全防爆装置:锅炉后面板上设有与炉膛联通的防爆装置,防止燃料在炉膛中发生剧烈爆燃时,泄放瞬间产生的高能量,能自动复位,同时具有观火视镜和检修通道的功能作用,利用运行中燃烧火焰的调整,炉膛检监、维修方便;
(7)锅内检修方便:锅炉顶部设有人孔,锅炉前后端中下部分别设有独特的手控装置,便于锅内装置及锅炉底部的检查、清理;
(8)前后烟箱密封独特:烟箱采用双开式烟箱门,开启方便,多级迷宫式密封,密封材料特制,压缩性好,完全隔阻烟气的泄露,可重复使用;
(9)压力、温度保护可靠:锅炉压力、水温设置多重控制保护,以及超烟温保护,确保锅炉运行的安全;
(10)自动控制水平领先:锅炉控制器采用西门子、德力西电气元件,性能可靠。

技术参数

WNS低氮冷凝式燃气热水锅炉技术参数表
型号 CWNS0.35-85/65-Y、Q CWNS0.48-85/65-Y、Q CWNS0.7-85/65-Y、Q CWNS1.05-85/65-Y、Q CWNS1.4-85/65-Y、Q CWNS2.1-85/65-Y、Q CWNS2.8-85/65-Y、Q
额定发热量(MW) 0.35 0.48 0.7 1.05 1.4 2.1 2.8
工作压力(MW) 常压 常压 常压 常压 常压 常压 常压
额定出水温度(℃) 85 85 85 85 85 85 85
额定回水温度(℃) 65 65 65 65 65 65 65
热效率(%) 93~94 93~94 93~94 93~94 93~94 93~94 93~94
水容量(L) 420 630 1050 1560 2300 3700 4100
出水口(MM) 65 65 80 100 100 125 150
进水口(MM) 40 40 50 50 50 50 50
锅炉重量(Kg) 1280 1550 2100 2900 3750 4950 8100
锅炉尺寸
长、宽、高
(MM)
1960
920
1255
2480
1020
1435
2670
1120
1485
2930
1360
1760
3300
1470
1890
3800
1680
2110
4200
1780
2175
***该系列锅炉支持用户依照企业需求加工定制专有型号***
备注:
1. 上述所有值,是以天然气(LNG)低位发热值8,400kcal/Nm³、城市煤气(CG)低位发热值4,000kcal/Nm³、焦炉煤气低位发热值4,200kcal/Nm³、柴油低位发热值10,200kcal/kg、甲醇低位发热值4650kcal/kg为标准计算;
2. 根据用户需求,我公司可为其提供特殊型号的定制锅炉。
